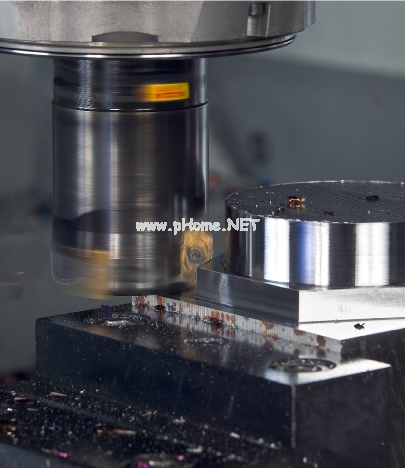

方肩銑同時產生兩個面，這要求將周邊銑與面銑結合在一起。
獲得真正的90度臺肩是最重要的要求之一。
方肩銑可以使用傳統方肩銑刀，也可以使用立銑刀、長刃銑削刀具和三面刃銑刀進行。由于存在多種選擇，因此有必要仔細考慮加工要求，以作出最佳選擇。
刀具選擇

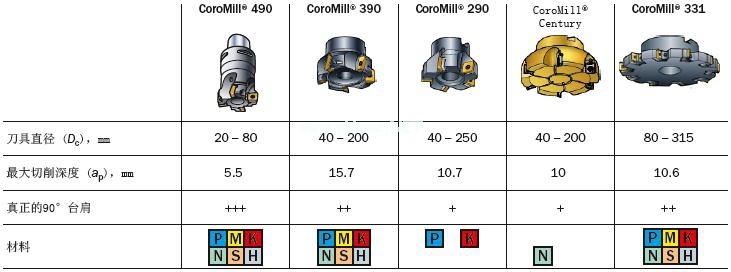

方肩銑刀
采用傳統設計的方肩面銑刀通常能夠銑削“真正的”90度淺臺肩。
- 首選刀具為精確的輕快切削刀具CoroMill 490。該刀具通過尖點極有限的重復走刀保證銑削較深臺肩的精度。
- CoroMill 390刀具產品系列提供范圍寬廣的刀片，特別是全系列的圓角半徑刀片，這使它成功地成為通用刀具。它也是淺的重載方肩銑的首選刀具
- CoroMill Century是鋁合金高速精加工的首選刀具，但也適用于其它材料的銑削。
- 許多方肩面銑刀是通用刀具，并且用它加工孔很方便。當銑削軸向偏斜表面或靠近垂直面銑削時，它們可以作為面銑刀良好的替代方案。
- 三面刃銑刀CoroMill 331為槽銑刀具，用它銑削寬的淺臺肩也很方便。它也可用于某些專用銑削工序，例如背面銑削
方肩銑 – 立銑刀

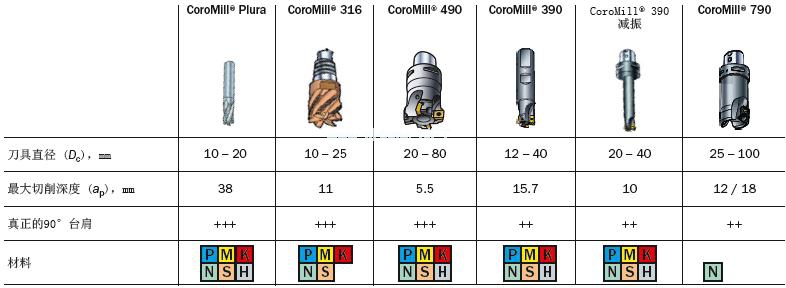

立銑刀
可轉位刀片和整體式硬質合金立銑刀為要求可達性的臺肩提供良好的解決方案。
- 通用銑削的首選是CoroMill 390。其減振版能夠高效地加工深度可達表面。
- CoroMill 790是有色金屬材料銑削的首選刀具。
- CoroMill Plura整體式硬質合金立銑刀具有大量系列，適合于大多數銑削工況。
方肩銑 – 長刃銑削刀具

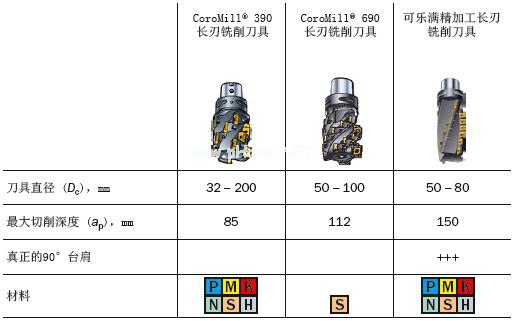

長刃銑刀
長刃銑削刀具通常用于銑削較深的臺肩。
- 一般粗加工的首選是CoroMill 390；在穩定工況下，它能夠進行重載金屬去除。
- CoroMill 690是鈦合金銑削的首選刀具。
- 在這種類型的刀具中，輕快切削山特維克可樂滿精加工長刃銑削刀具能夠加工出色的表面質量。
注意： 所有上述刀具都能執行邊緣銑削工序和銑削凸緣臺肩。
應用列表和提示
- 總是將順銑作為首選，這對于90°主偏角的方肩銑尤為重要。
- 加工時，應盡量將切削力引向夾具支撐點。因此，在某些情況下使用逆銑可能比較有利。
- 刀具齒距的選擇取決于整個系統的穩定性，包括：機床、工件及其夾緊，以及工件材料。
- 在ISO 40機床和更小的機床中，由于穩定性有限，推薦使用疏齒刀具。
- 加工安裝在立方體夾具上方較高處的零件，也推薦使用疏齒刀具。
- 刀具在工件上的位置極其重要，應該額外當心。
- 當Dc/ae >10時，進給fz應該按照hex 值調整，以獲得好的結果和避免切削刃斷裂。
- 如果臺肩深度小于75%的切削刃長度，垂直表面的質量通常無需額外精加工。
- 選擇比面銑韌性高的硬質合金刀片牌號。
- 如果使用CoroMill長刃銑削刀具，由于工況苛刻，需要選擇韌性更高的牌號。
- 切削越深，選擇較低的切削速度以避免振動就越重要。
- 當出現振動時，減小vc 并增加fz，相對推薦的hex 值進行檢查！
- 確保有充足的機床功率用于所選切削參數。
刀柄
- 當進行大切削，特別是使用長刃銑削刀具時，要特別注意功率要求。

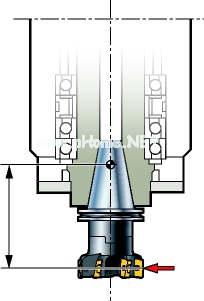

- 刀具的安裝對于小于50 mm的刀具的銑削效果具有極大影響。
- 切削深度越大，接口的尺寸和穩定性就越重要：因?yàn)樵谑褂梅郊缑驺姷叮貏e是長切削刃銑刀時，徑向力非常大。
- 可樂滿Capto接口為所有類型刀具提供最佳的穩定性和最小的跳動 – 這對于長或加長刀具特別重要。
弧切入
- 平緩切入對于避免振動和延長刀具壽命非常必要，特別是銑削臺肩時。
- 將刀具編程為弧切入；總是使出口處產生的切屑厚度為零：這樣將確保既有較高的進給又有較長的刀具壽命。
- 這種方法最適合繞外部圓角銑削，因?yàn)樗梢员苊馇邢髦械募眲∽兓?
- 保持刀具連續走刀。
如何應用
這種常用工序通常通過方肩面銑刀和立銑刀來執行。淺切口允許較大的徑向切削。
這些刀具通常可以代替面銑刀，特別是當零件上的軸向壓力承受有限制以及對接近垂直面或固定部分的可達性有要求時。
- 當銑削深處的淺臺肩時，過尺寸臺肩刀具選項可提供最佳可達性。
- 在穩定工況下，CoroMill 390臺肩刀具的超強版本能夠有非常大的金屬去除率。它還能在苛刻工況下可靠工作，例如進行間斷銑削。
銑削深臺肩
使用方肩面銑刀和立銑刀重復走刀。
為使表面缺陷 (例如凹坑和各次走刀之間的接刀痕) 減至最小，絕對需要能夠加工出
真正90o臺肩的高精度刀具。
如果臺肩深度小于75%的切削刃長度，垂直表面的質量通常無需額外精加工。
使用長切削刃銑刀進行單次走刀
長刃銑削刀具是較深、較大和通常較重型方肩銑應用的良好解
決方案：
- 高金屬去除能力。
- 通常用于粗銑，因?yàn)樽詈蟮谋砻婕y理取決于高進給率側銑。
這些刀具在以下方面有要求：
非常大的徑向力使其成為典型的側銑應用難點。
較短的長刃銑削刀具適用于：
- 徑向大但淺的臺肩。
- 深度等于直徑的全槽銑，這可以補償機床限制。
較長的版本用于：
- 中等徑向深度臺肩的銑削。
- 在穩定的大功率機床上的邊緣銑。
銑削深臺肩
- 當銑削深處的淺臺肩時，過尺寸臺肩刀具選項可提供最佳可達性。對于那些較深位置的臺肩，可使用帶可樂滿Capto接口的加長桿。
- 在長刃銑削刀具中，也提供在較深臺肩中使用的過尺寸系列。然而，徑向切深受到更多限制。
使用三面刃銑刀銑削臺肩
三面刃銑刀也用于銑削臺肩，特別是在淺而徑向?qū)挼呐渲弥小?br />
對于隱藏式臺肩和端面的背銑加工，這些刀具通常是唯一可能的解決方案。

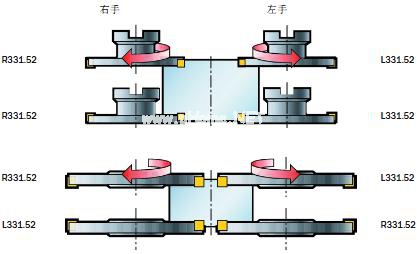

正確選擇CoroMill 331刀具，在右手和左手主軸上進行端面和背銑加工。
